一、逆變器概述

逆變器作為一款核心電子設備，具備將直流電（DC）高效轉換為交流電（AC）的能力，被廣泛應用于眾多領域。從太陽能發電系統到不間斷電源（UPS），再到各類電力驅動裝置，逆變器發揮著至關重要的作用。其構造精巧，由三大關鍵部分組成：逆變橋、邏輯控制單元以及濾波電路。除此之外，逆變器內部還涵蓋了輸入接口、電壓啟動回路、MOS開關管、PWM控制器、直流變換回路、反饋回路、LC振蕩及輸出回路等多個復雜組件。根據內部結構設計的差異，逆變器可分為半橋逆變器和全橋逆變器等多種類型，每種類型都針對不同的應用場景進行了優化設計。

二、逆變器工作原理

（一）直流電源輸入

逆變器首先接收來自太陽能電池板、蓄電池或其他直流電源的電能。這一輸入的直流電是后續轉換過程的能量基礎，其電壓水平和穩定性對逆變器的輸出性能具有直接影響。

（二）電流轉換

在逆變器的核心部分，內部電子開關（通常為MOSFET）以極高的頻率快速切換電流方向。這一過程模擬了交流電的波形特征，將直流電的單向流動轉變?yōu)殡p向交替的電流變化。通過精確控制電子開關的通斷時機和頻率，可以生成與標準交流電相似的波形，這是逆變器實現電能轉換的關鍵步驟。

（三）交流電輸出

經過轉換后的交流電隨后被輸送至家庭、工業生產設備或并入電網，為各類電器設備提供穩定的動力支持。為了確保輸出交流電的質量符合標準，逆變器內置的濾波電路會對轉換后的電能進行平滑處理，降低紋波和噪聲，提高電能的純凈度。

三、逆變器工作原理圖解析

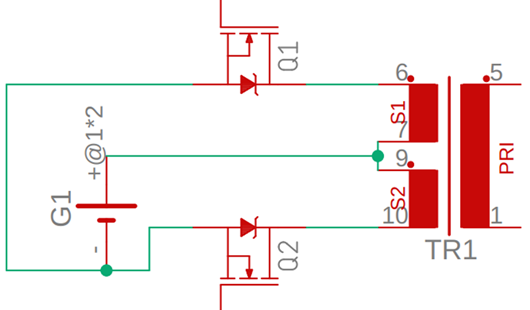

在典型的逆變器工作原理圖中，正電壓連接到變壓器的中間引腳，作為輸入端。而變壓器的另外兩個引腳則與MOSFET開關相連，負責控制電流的流向和開關動作。

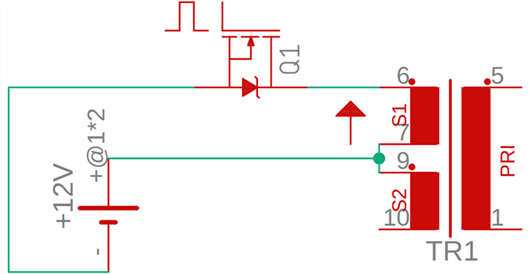

當MOSFET Q1被激活時，即在柵極端子上施加適當?shù)碾妷海娏鲗凑疹A(yù)定路徑沿一個方向流動。這一電流流動會在變壓器鐵芯中感應出磁通量，并按照電磁感應原理在次級線圈中產生電壓。經過變壓器的電壓變換作用，最終在輸出端可獲得220V的交流電壓，滿足常規電器設備的供電需求。

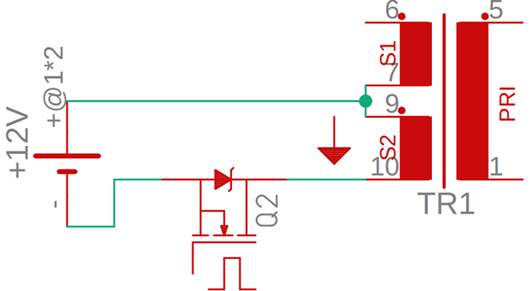

若關閉MOSFET Q1并開啟MOSFET Q2，電流流向?qū)l(fā)生反轉，從而改變變壓器鐵芯中磁通量的方向。由于變壓器依賴于磁通量的變化來實現能量傳遞，通過高頻地切換兩個MOSFET的通斷狀態（每個MOSFET每秒開關50次），在變壓器鐵芯內部能夠產生持續振蕩的磁通量。這種變化的磁通量進而在次級線圈中感應出相應的交流電壓，完成直流到交流的轉換過程。這一原理是逆變器工作的基礎，體現了電子器件與電磁感應現象的巧妙結合。
