一、功率因數校正MOS管的關鍵作用

提高功率因數：MOS管通過精準控制輸入電流波形，促使其與輸入電壓波形保持同步，從而顯著提升電源的功率因數。這一過程有助于降低電網的諧波污染，進而優化電能質量，使得電能的傳輸和利用更加高效、穩定。

減少諧波失真：憑借對電流波形的精確掌控，MOS管能夠有效降低諧波失真，使輸入電流波形更加接近理想狀態的正弦波。這樣的優化不僅提升了電能質量，還有助于減少對電網的干擾，提高整個電力系統的穩定性和可靠性。

提高效率：通過優化電流波形，MOS管能夠最大限度地從電源汲取實際功率，進而提高電源的整體效率。這意味著在相同的輸入功率下，電源可以提供更多的有用輸出功率，從而提升能源的利用效率，降低能源損耗。

二、PFC電路MOS管選型要點

MOSFET損耗占比及影響：在PFC電路中，MOSFET損耗通常占總損耗的20%左右。因此，選擇正確的MOSFET器件對于提升PFC效率至關重要。一種有效的選型方法是運用針對特定應用的品質因數（FOM），以此最小化器件的總損耗。FOM不僅涉及針對傳導損耗的導通電阻值（RDS（on））和針對開關損耗的柵極電荷值（Qg），還涵蓋了該器件的Qgs、Qgd的一部分以及其輸出電容值（Coss），其計算方式并非簡單的RDS（on）與Qg相乘。

標準AC/DC電源各級損耗要求：標準AC/DC電源主要分為四個層級，分別是輸入、PFC前端、轉換器和次級。為了滿足80Plus“金級”效率標準，所有級的合并損耗應控制在額定輸出功率的約12%。具體到單純PFCMOSFET損耗，應限制在總輸出功率的約2%或封裝功率限值，以較低者為準。不同封裝的最大功率損耗限值如下：PowerPAKSO-8L（5x6）為5W，PowerPAK8x8為7W，TO-220/TO-220F為10W，TO-247為20W，SuperTO-247/Tmax為25W。傳導損耗可通過公式I²R進行計算，其中需考慮器件的RDS（on）及其溫度系數。而開關損耗的計算則需要綜合考量Qg、Qgd、Qgs以及Qoss等多個因素，Qoss是Coss的積分函數。

輕負載情況下損耗考量：傳統的FOM，即RDS（on）（典型值）×Qg（典型值），并未將器件的Coss/Qoss納入考量范圍。然而，在輕負載情況下，開關損耗可能超過傳導損耗，此時Coss/Qoss成為一個非常關鍵的損耗因素。Coss/Qoss越大，開關損耗就越高。此外，Qoss損耗是固定的并且獨立于負載，這一點可從標準公式Poss=½CV²×Fsw（其中Fsw是開關頻率）中得以體現。

高壓MOSFET損耗特性及計算：在通用輸入電源中，PFCMOSFET始終受到380VDC至400VDC的主體DC總線電壓的限制，因此輸出開關損耗有可能在總損耗中占有相當大的比例。高壓MOSFET（HVM）的Coss隨著所施加的VDS的不同而有顯著變化。為準確計算輸出電容器的非線性損耗，可采用Poss=½Coer×V²×Fsw作為損耗計算公式，其中Coer是由產品說明書提供的有效電容，與MOSFET的集成Coss具有相同的存儲能量和相同的損耗。因此，新的FOM應為Rds（on）（典型值）×（Qswitch（典型值）+Qoss），其中Qswitch是Qgd和Qgs的組合。

例如，對于一個最大封裝功率損耗為8W且傳導損耗和開關損耗各貢獻4W的TO-220/TO-220F器件，Coss/Qoss損耗將占到總封裝損耗的約20%，或總開關損耗的約40%，這是標準FOM公式未能涵蓋的一個較大損耗部分。

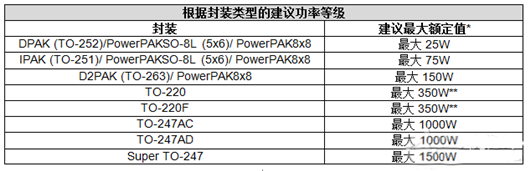

封裝選項及功率額定值：鑒于存在多種可用封裝選項，表1列出了針對不同封裝的最大功率額定值。每種封裝都有相應的一系列器件可供選擇，因此有可能對廣泛的輸出功率推薦相同的封裝。為了實現SMT封裝（如PowerPAKSO-8L（5x6）和PowerPAK8x8）的最大可能功率耗散，必須確保PCB溫度在最壞條件下的應用要求值范圍內。建議的最大額定值因此受到系統熱設計因素的限制，而非單純由封裝損耗所決定。
