精準把握拉電流與灌電流的概念及其特性，對于實現高效、穩定電路設計至關重要。二者作為衡量電路輸出驅動能力的關鍵參數，廣泛應用于數字電路中，以下將詳細剖析其內涵、區別及應用。
一、核心概念
拉電流，即當邏輯門或輸出端口輸出高電平時，向負載提供的電流。此時電流方向是從輸出端口向外流動，故稱“拉”電流。例如，當輸出高電平使 LED 點亮，電流從輸出端口流出，驅動 LED 發光，這便體現了拉電流的作用。
灌電流則是當邏輯門或輸出端口輸出低電平時，由負載流向輸出端口的電流。電流方向與拉電流相反，從外部流入輸出端口，因此得名“灌”電流。若輸出低電平使 LED 亮起，電流從 LED 流向輸出端口，這就是灌電流在發揮作用。
數字電路中僅有高、低兩種電平。高電平輸出時，輸出端為負載供電，電流數值即拉電流；低電平時，輸出端吸收負載電流，數值稱為灌電流。

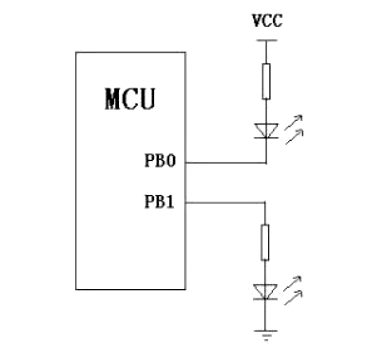

圖示中，PB0 輸出 0，LED 亮起，電流流向 PB0，是灌電流；PB1 輸出 1，LED 亮起，電流從 PB1 流出，是拉電流。
二、關鍵區別
（一）驅動能力
多數邏輯電路（如數字電路、單片機）和模擬電路（如運放、比較器），拉電流能力較弱，常僅幾毫安（小于 5mA），灌電流能力則相對較強，可達 5~10mA。
（二）電流流向
灌電流從負載流向電源，拉電流從電源流向負載。灌電流是信號源或電源流出的電流，拉電流是電路元件吸收或接收的電流。
三、應用場景
灌電流常用于驅動電路，如 LED 燈、電機等，需從電源獲取電能驅動負載。拉電流多見于充電電路，如電池充電器、USB 充電器等，負責將電能從電源傳輸?shù)截?fù)載充電。
四、電路設計要求
灌電流模式下，電路設計需考慮負載電阻和功率需求，確保電路提供足夠驅動電流。拉電流模式下，電路設計要兼顧電源輸出能力和負載充電需求，保障充電過程中電壓、電流充足。
在數字電路及各類電子設備的電路設計中，深入理解拉電流與灌電流特性及差異，精準把握設計要點，對提升電路性能、優化能源轉換效率、保障設備穩定運行具有關鍵意義。
