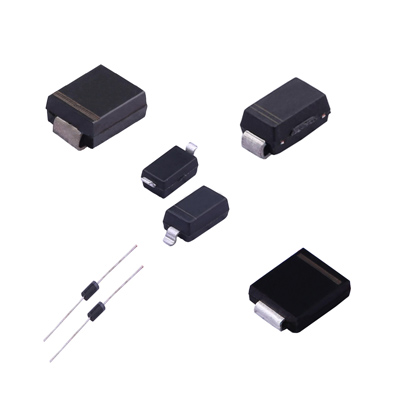

肖特基二極管，憑借低正向壓降與快速開關速度，在高效電源、無線通信以及電力電子領域大放異彩。然而，功率損耗這一關鍵指標，始終是衡量其性能的重要維度。為了雕琢出更優的電路設計，深挖肖特基二極管功耗背后的驅動因素，并掌握精準的測試技法，成為工程師們攻堅克難的關鍵課題。本文將全方位拆解影響肖特基二極管功率損耗的核心要素，同時奉上實用的測試攻略。
一、肖特基二極管功率損耗的 “幕后推手”
（一）正向壓降：功耗的 “重頭戲”
正向壓降，無疑是肖特基二極管功率損耗的主力 “肇事者”。雖其正向壓降較普通硅二極管已大幅降低，徘徊在 0.2V 至 0.4V 之間，但一旦遭遇大電流沖擊，這值便會攀升，功耗隨之水漲船高。看來，精準選型與優化電流工作范圍，是馴服正向損耗的 “殺手锏”。
（二）阻斷延遲時間：反向漏電流的 “隱匿威脅”
肖特基二極管反向恢復時間本是短板，可若反向電流泄漏或反向擊穿來攪局，那損耗可就 “雪上加霜” 了。尤其在高頻賽道上，若電源反向漏電流 “肆意妄為”，功耗便 “節節攀升”。所以，選型時，把好阻斷特性這一關，如把控反向電流與反向延遲時間，方能為電路的高效運行筑牢根基。
（三）工作頻率：寄生電容的 “雙刃劍”
得益于快速開關特性，肖特基二極管在高頻應用場景中大有可為。可一旦工作頻率突破合理閾值，寄生電容效應便 “粉墨登場”，結電容大幅攀升，開關損耗 “直線上揚”。看來，設計時精細調控工作頻率，把寄生電容的不良影響 “拒之門外”，功耗優化才不至于 “南轅北轍”。
（四）溫度：性能的 “隱形雕刻家”
溫度對肖特基二極管的雕琢，可謂 “潤物細無聲”。隨著溫度的升高，正向壓降緩步上揚，反向漏電流也 “暗流涌動”，二者 “合力” 推高總功率損耗。此時，精準的熱設計宛如一位 “守護者”，能有效遏制溫度相關的性能滑坡，而掌握有效的測試方法，則為電路的穩定運行裝上 “千里眼” 與 “順風耳”。
二、肖特基二極管測試技法：精準洞察損耗真相
（一）正向壓降測量：二極管測試模式的 “精準一擊”
萬用表的二極管測試模式，像是洞察正向壓降的 “望遠鏡”。將二極管置于正向電壓 “跑道”，萬用表輕松捕捉正向壓降數值。正常情況下，肖特基二極管兩端電壓應在 0.2V 至 0.4V 區間，這一數值宛如二極管功耗的 “晴雨表”。而大電流場景下，示波器則化身為 “精密尺”，助力工程師斬獲更精準的正向電壓數據，為功耗分析提供堅如磐石的依據。
（二）反向電流與反向延遲時間測量：高頻應用的 “關鍵拼圖”
反向特性測試，如同為二極管的反向性能 “畫像”。施加反向電壓，精準測量反向電流，肖特基二極管的阻斷電壓電流 “原形畢露”。高頻場景下，頻率響應測試則化身為 “時間偵探”，鎖定反向恢復時間，助力工程師規避二極管因反向恢復而招致的額外損耗，確保高頻電路的損耗 “賬單” 清晰可控。
（三）高頻測試：寄生電容的 “照妖鏡”
在高頻應用舞臺，寄生電容對功率損耗的影響不容小覷。頻譜分析儀與示波器聯袂登場，對二極管發起高頻響應 “會診”。通過巧妙調整工作頻率，工程師得以窺探寄生電容的細微變化，并量化評估其對功率損耗的具象影響，讓寄生電容的 “藏身之處” 無處遁形。
（四）溫度測試：模擬真實環境的 “試金石”
將二極管置于多樣化的溫度 “試煉場”，實時監測正向壓降與反向電流的波動，就像是為二極管打造了一場 “環境壓力測試秀”。借此，工程師得以模擬二極管在真實工作環境中的功率損耗情形。溫度過高時，正向壓降與反向漏電流的 “狂飆突進” 將導致?lián)p耗飆升，此時，精準的測試數據將成為優化熱設計的 “指南針”。
三、結語：肖特基二極管功耗優化的 “決勝之道”
肖特基二極管的功耗，受正向壓降、反向恢復時間、工作頻率以及溫度等諸多因素 “群雕掣肘”。工程師們若能精準測量這些參數，并熟練掌握對應的測試技法，便能有的放矢地優化電路設計，達成降低功耗、提升系統效率的 “雙贏” 目標。在實際選型與應用中，依據電路的特定需求，挑選適配的肖特基二極管，并搭配科學的測試流程，電子系統的性能與可靠性必將實現 “質的飛躍”。總之，工程師在駕馭肖特基二極管時，必須將功耗控制視為高效電路設計的 “核心密碼”，唯有如此，方能確保其在復雜電路中穩定 “馳騁”，為電子設備的卓越性能持續 “賦能加油”。
