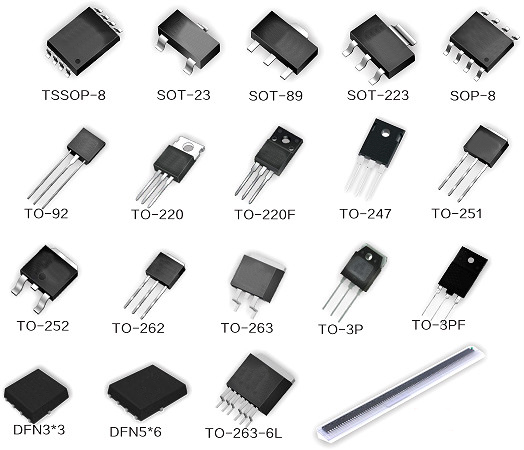

在現代電子設備的開關電源設計中，MOS管作為核心元件之一，其驅動方式對于整個電路的性能、功率轉換效率以及可靠性起著至關重要的作用。不同的驅動方式適用于不同的應用場景，每種方式都有其獨特的技術優勢和局限性。下面將深入探討幾種常見的MOS管驅動方式。
一、電源管理芯片直接驅動：低功率應用的簡潔方案
在一些低功率應用中，直接采用電源管理芯片（如PWM控制器）來驅動MOS管是一種常見且簡潔的方式。這種方式的電路設計相對簡單，元件數量較少，適用于對驅動電流要求不高的場景。
具體實現時，PWM控制芯片輸出的方波信號通過驅動電阻（Rg）傳輸?shù)組OS管的柵極，實現對MOS管的開關控制。為了監測MOS管的工作狀態，電路中還會加入源極電流檢測電阻（R2），而下拉電阻（R1）則用于在MOS管關閉時將柵極電壓拉低，確保其完全關斷。
這種驅動方式的優點在于電路設計的簡潔性，元件數量少，成本相對較低，特別適合于低功率電源應用。然而，其缺點也較為明顯，即驅動能力有限，難以滿足大功率MOS管對驅動電流的需求，且可能存在開關速度較慢的問題，從而影響電源的轉換效率。
二、推挽式驅動電路：大功率應用的高效選擇
對于較大功率的應用場景，直接由芯片驅動MOS管可能無法提供足夠的驅動電流。此時，推挽式驅動電路成為一種有效的解決方案。該電路由兩個三極管（Q1、Q2）組成一個推挽放大級，能夠顯著提高M(jìn)OS管的驅動能力。
在推挽式驅動電路中，PWM控制芯片的輸出信號控制Q1、Q2的導通與關斷，從而間接放大驅動MOS管的電流。這種設計使得驅動功率大幅提升，能夠滿足大電流MOS管的需求，提高M(jìn)OS管的開關速度，減少開關損耗，進而提升電源的轉換效率。
不過，推挽式驅動電路也存在一些不足之處。首先，它需要增加額外的驅動級，導致電路復雜度上升，元件數量增多，成本也隨之增加。其次，三極管的開關特性需要精確匹配，以避免出現過驅動或不足驅動的情況，這對電路設計和元件選型提出了更高的要求。
三、加速關斷驅動：高頻應用的優化策略
在高頻電源設計中，提高M(jìn)OS管的關斷速度對于減少開關損耗、提升轉換效率至關重要。加速關斷驅動電路正是為此類高頻應用而設計的一種優化方案。
該方案通過在驅動電阻（Rg）上并聯一個二極管（D1）和一個限流電阻（Rg2），形成快速泄放回路。當MOS管關斷時，二極管D1提供低阻抗路徑，能夠快速釋放柵極的電荷，從而確保MOS管迅速關斷，有效減少關斷時間，降低開關損耗。
加速關斷驅動的優點在于能夠顯著提高M(jìn)OS管的關斷速度，適用于高頻電源設計，有助于提升整體轉換效率。然而，這種電路也需要增加額外的元件，導致電路復雜度上升。此外，在設計時需要合理選擇二極管，以確保其具有低恢復時間，否則可能會影響關斷速度的提升效果。
四、變壓器隔離驅動：高壓應用的安全保障
在一些高壓或需要完全電氣隔離的應用中，變壓器隔離驅動方式被廣泛采用。這種方式利用變壓器的磁耦合特性，在次級側提供MOS管的驅動信號，實現信號隔離。
變壓器隔離驅動電路通常由小型高頻變壓器、整流二極管、電阻和電容等元件組成。變壓器的初級線圈連接到驅動電路，次級線圈則提供MOS管的柵極驅動信號。這種設計不僅能夠增強驅動能力，滿足大功率應用的需求，還能有效隔離高低壓電路，提高系統的安全性，適用于高壓、大功率應用場景。
此外，該方式還可實現多路MOS管驅動，為復雜電路設計提供了便利。然而，變壓器隔離驅動也存在一些缺點。首先，需要額外的變壓器，這會增加成本和體積，對設備的小型化設計帶來一定挑戰。其次，電路的設計和調試較為復雜，需要精確匹配變壓器參數，對設計人員的技術水平要求較高。
五、自舉驅動電路：高側MOS管的專用方案
在半橋、全橋及升壓等電路拓?fù)渲校邆?cè)MOS管的驅動一直是一個難點，因?yàn)槠湓礃O電壓會隨著負載的波動而變化，無法直接用低壓信號進行驅動。自舉驅動電路正是為了解決這一問題而被廣泛應用的。
自舉驅動電路主要由自舉電容（Cb）、自舉二極管（Db）和驅動芯片構成。當?shù)蛡?cè)MOS管導通時，自舉電容通過二極管充電；而當高側MOS管需要導通時，自舉電容則釋放存儲的電荷，為柵極提供合適的驅動電壓，確保高側MOS管能夠可靠導通。
這種驅動方式能夠?yàn)楦邆?cè)MOS管提供穩定的驅動信號，適用于半橋、全橋及同步整流等電路拓?fù)洹Ｈ欢耘e驅動電路也存在一些局限性。例如，它依賴自舉電容的充電狀態，若電容未充滿可能導致驅動失效，影響電路的正常工作。此外，需要專門的驅動芯片支持，增加了設計的復雜度和成本。
總結
MOS管的驅動方式多種多樣，每種方式都有其特定的適用場景和優缺點。在低功率應用中，直接由PWM芯片驅動以其簡潔性成為首選；而在大功率應用中，推挽驅動或變壓器隔離驅動能夠提供更高的驅動能力，滿足大電流需求。在高頻應用中，加速關斷驅動可以有效減少M(fèi)OS管的開關損耗，提升電源轉換效率；而在高側MOS管驅動時，自舉驅動則是不可或缺的解決方案。
在實際的電源設計過程中，工程師需要綜合考慮電源拓?fù)浣Y(jié)構、MOS管的參數特性、開關頻率以及功率需求等因素，精心選擇最合適的驅動方式。通過合理的設計和優化，可以充分發揮各種驅動方式的優勢，從而實現電源的整體性能、效率和可靠性的最佳平衡，滿足現代電子設備對高效、穩定電源的嚴苛要求。
