烜芯微生產60G20F場效應管,提供60G20F的參數規格書,60G20F中文資料與60G20F場效應管的引腳圖
60G20F場效應管參數具體如下：
極性：N+P溝道
Power Dissipation(w)功耗：NPN極41.7W,PNP極89W
Continuous Drain Current ID(A)持續漏極電流：NPN極20A，PNP極-20A
Drain-Source Voltage VDS(V)漏源極電壓：NPN極60V，PNP極-60V
Gate-Source Voltage VGS(V)柵源電壓：NPN極±30，PNP±20V
Gate Threshold Voltage Vgs(ts)開啟電壓：NPN極1.2~2.5V，PNP極-1.2~-2.5V
NPN極：Static Drain-Source On-Resistance RDS(on)導通電阻ID=10A,VGS=10V：Typ 25mΩ Max 31mΩ
Static Drain-Source On-Resistance RDS(on)導通電阻ID=5A,VGS=4.5V：Typ 31mΩ Max 40mΩ
PNP極：Static Drain-Source On-Resistance RDS(on)導通電阻ID=-20A,VGS=-10V：Typ 42mΩ Max 52mΩ
Static Drain-Source On-Resistance RDS(on)導通電阻ID=-10A,VGS=-4.5V：Typ 55mΩ Max 68mΩ
Junction and Storage Temperature Range ：結和儲存溫度范圍：-55 to 150℃

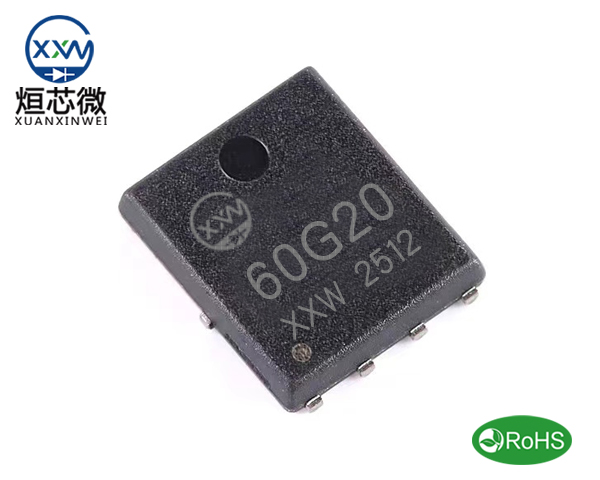

60G20F場效應管封裝為：PDFN5*6-8L
作用與應用
60G20F場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。60G20F廣泛應用于以下領域：
電源管理：60G20F可用作低壓降開關，用于電源管理電路中的電池充放電控制、DC-DC變換器等。
信號放大：在音頻放大器和低頻放大器中，60G20F可以作為信號放大的關鍵部件。
開關控制：在各種開關電路中，如LED燈控制、電機控制等，60G20F能提供高效的開關控制功能。
模擬開關：在模擬電路中，60G20F可以作為開關管，用于模擬信號的控制和處理。
充電管理：在移動設備和電動車等充電管理系統中，60G20F用于充電過程中的電池保護和充電控制。
