升壓電路原理分析
舉例：有一個12V的電路，電路中有一個場效應管需要15V的驅動電壓，這個電壓怎么弄出來？就是用自舉。
通常用一個電容和一個二極管，電容存儲電壓，二極管防止電流倒灌，頻率較高的時候，自舉電路的電壓就是電路輸入的電壓加上電容上的電壓，起到升壓的作用。
升壓電路只是在實踐中定的名稱，在理論上沒有這個概念，升壓電路主要是在甲乙類單電源互補對稱電路中使用較為普遍。
甲乙類單電源互補對稱電路在理論上可以使輸出電壓Vo達到Vcc的一半，但在實際的測試中，輸出電壓遠達不到Vcc的一半。
其中重要的原因就需要一個高于Vcc的電壓，所以采用升壓電路來升壓。
開關直流升壓電路即所謂的boost或step-up電路，是一種開關直流升壓電路，它可以是輸出電壓比輸入電壓高，基本電路圖見圖1：
假定那個開關(三極管或者mos管)已經斷開了很長時間，所有的元件都處于理想狀態，電容電壓等于輸入電壓。
下面分充電和放電兩個部分來說明這個電路。
充電過程
在充電過程中，開關閉合(三極管導通)，等效電路如圖二，開關(三極管)處用導線代替，這時，輸入電壓流過電感，二極管防止電容對地放電。
由于輸入是直流電，所以電感上的電流以一定的比率線性增加，這個比率跟電感大小有關，隨著電感電流增加，電感里儲存了一些能量。
放電過程

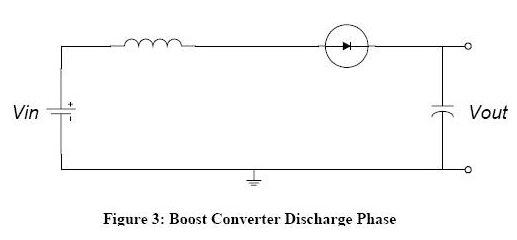

如圖，這是當開關斷開(三極管截止)時的等效電路，當開關斷開(三極管截止)時，由于電感的電流保持特性，流經電感的電流不會馬上變?yōu)?，而是緩慢的由充電完畢時的值變?yōu)?。
而原來的電路已斷開，于是電感只能通過新電路放電，即電感開始給電容充電， 電容兩端電壓升高，此時電壓已經高于輸入電壓了，升壓完畢。
說起來升壓過程就是一個電感的能量傳遞過程，充電時，電感吸收能量，放電時電感放出能量。
如果電容量足夠大，那么在輸出端就可以在放電過程中保持一個持續的電流，如果這個通斷的過程不斷重復，就可以在電容兩端得到高于輸入電壓的電壓。
場效應管升壓電路

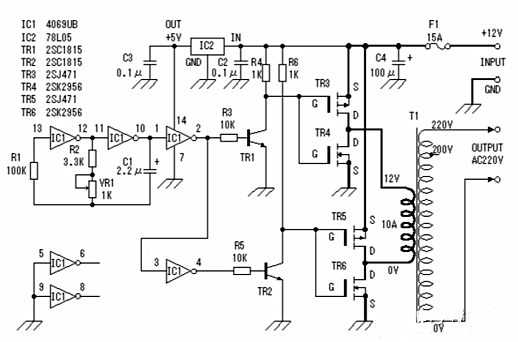

此逆變器主要由MOS場效應管，普通電源變壓器構成。其輸出功率取決于MOS場效應管和電源變壓器的功率。
