LM386是音頻功率放大器，主要應用于低電壓消費類產品。為使外圍元件最少，電壓增益內置為20。但在1腳和8腳之間增加一只外接電阻和電容，便可將電壓增益調為任意值，直至200。輸入端以地位參考，同時輸出端被自動偏置到電源電壓的一半，在6V電源電壓下，它的靜態功耗僅為24mW，使得LM386特別適用于電池供電的場合。下面將介紹其的應用電路：

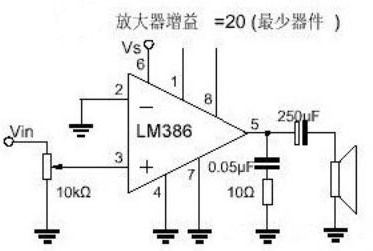

1.放大器增益20電路
圖1 放大器增益20的電路圖
圖1的應用電路為增益20的情形，于pin1及pin8間加一個10μF的電容即可使增益變成200

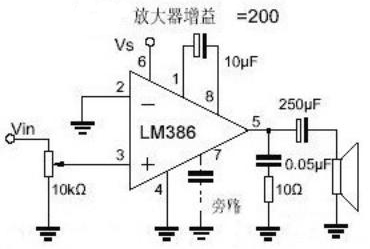

2.放大器增益200電路
圖2 放大器增益200的電路圖
如圖2所示。圖中10千歐的可變電阻是用來調整揚聲器音量大小，若直接將Vin輸入即為音量最大的狀態。

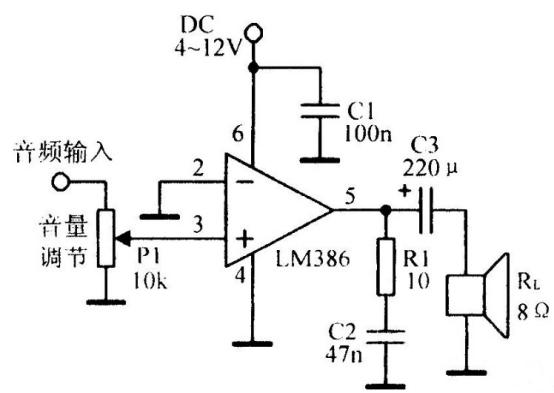

3.電壓增益20放大電路
電壓增益為20的放大電路：
圖3 電壓增益20的放大電路圖

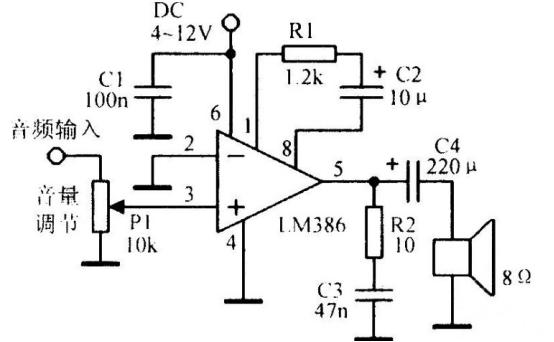

4.電壓增益50放大電路
電壓增益為50的放大電路：
圖4 電壓增益50的放大電路

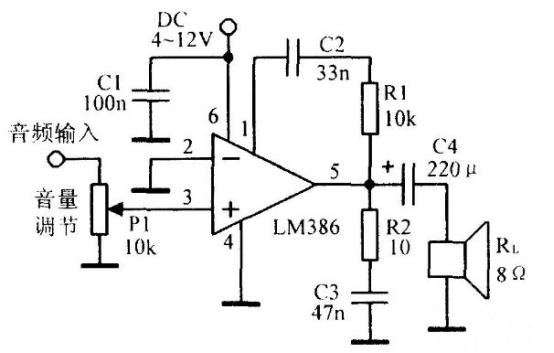

5.電壓增益200放大電路
電壓增益為200的放大電路：在85Hz具有6db增益的放大電路：
圖6 具有6db增益的放大電路
6.收音機功率放大

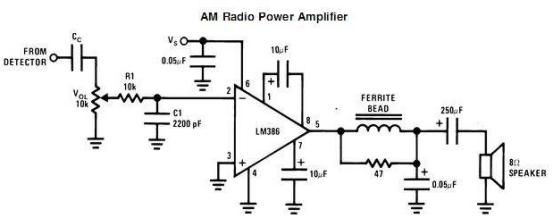

用于收音機中的LM386：調幅收音機功率放大器
圖7 調幅收音機功率放大器電路圖
7.電池供電電路

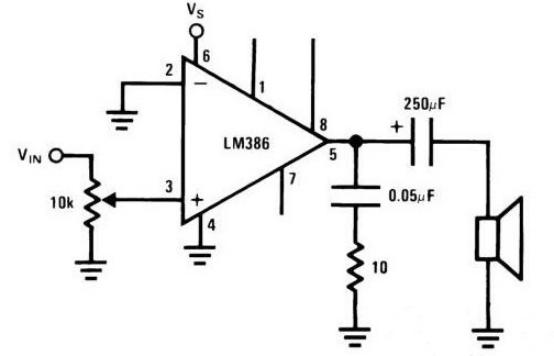

圖8 電池供電的設計圖
比如：在電源線上加上去耦電容，對于電池供電的設計來說，0.05mF的電容應該就夠了，而對于其他的設計或者電源線過長的話，100mF的電解電容再并聯一個0.05~0.1mF的瓷片電容效果會更好。對于一些朋友來說，他們還會習慣在7腳上接上一個旁路電容，不過這不是必要的。

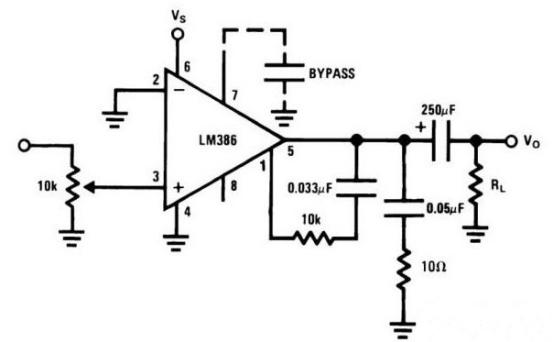

圖9 重低音加強的電路接法
除此之外，還有一種“重低音加強”的電路接法，和過去的磁帶錄音機上的功能很像，不過它的原理就是在輸出端加一個低通濾波器，把高頻部分濾出，這樣聽起來就像是中頻和低頻信號得到了加強一樣，在部分電動玩具上，這種電路可以使得聲音更加清楚。
以上就是LM386的典型應用電路介紹了。雖然LM386已經不再是一款非常流行的芯片，然而在DIY領域，仍然是非常流行的一款音頻放大器芯片。它就像是錘子和鉗子一樣，平常我們注意不到它的存在，但是一旦需要的時候，它總是那么可靠。
