光耦4N33驅動繼電器注意CTR參數
光耦的CTR參數
4N33驅動繼電器
光耦的CTR參數
光耦電流傳輸比CTR（Current Transfer Ratio）為輸出極發光管的電流和輸出極光敏三極管的電流比的最小值，為一個百分參數%。CTR參數表示IF到IC的發大倍數，與晶體管的hFE有某種相似之處。不過光耦的這個倍數并沒有多大。
4N33驅動繼電器
見到很多電路中主控芯片是通過光耦4N33去控制繼電器的，看4N33的datasheet，其中輸出極IC電流高達150mA，誤以為4N33可輕松驅動多個繼電器。
在一次電路設計中想當然的用4N33驅動了3個繼電器，驅動電流約100mA，發現無法正?？刂评^電器吸合了，而且4N33的輸出極的壓降有七八伏高，導致發熱嚴重。后來才知道，這是由于使用中忽略了光耦的CTR參數的原因。

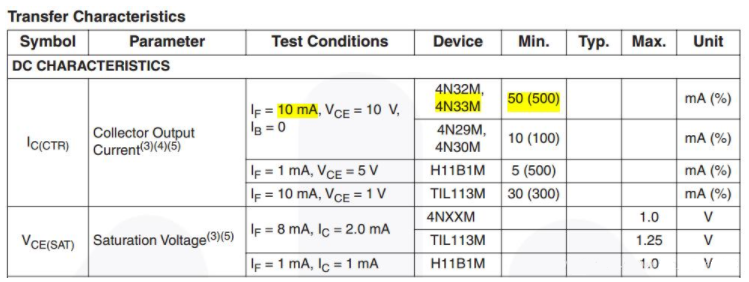

繼續看4N33的datasheet，其中CTR約為500%。
也就說，如需要IC電流可以到100mA，則需要IF到20mA。而通常使用的控制器IO驅動電流是無法達到這么大的。而我設計的驅動電流也只有3mA，所以才出現無法驅動3個繼電器的情況。
可以考慮控制器IO經過三極管放大驅動電流來解決。
