LM317是常用的一款線性穩壓電源，本文介紹其基本電路和電阻選擇表格。

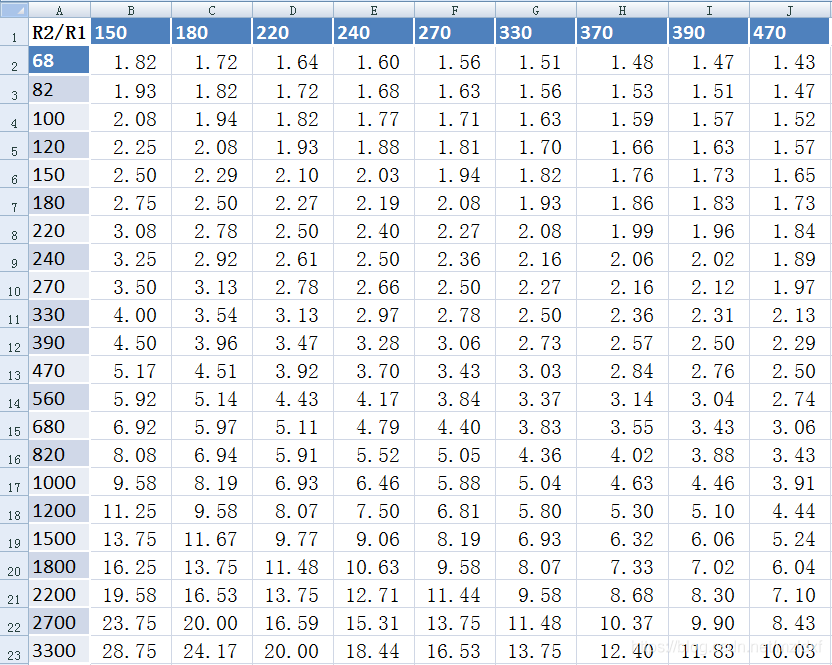

電阻選擇表格
圖1：LM317電阻表格
LM317的電壓計算

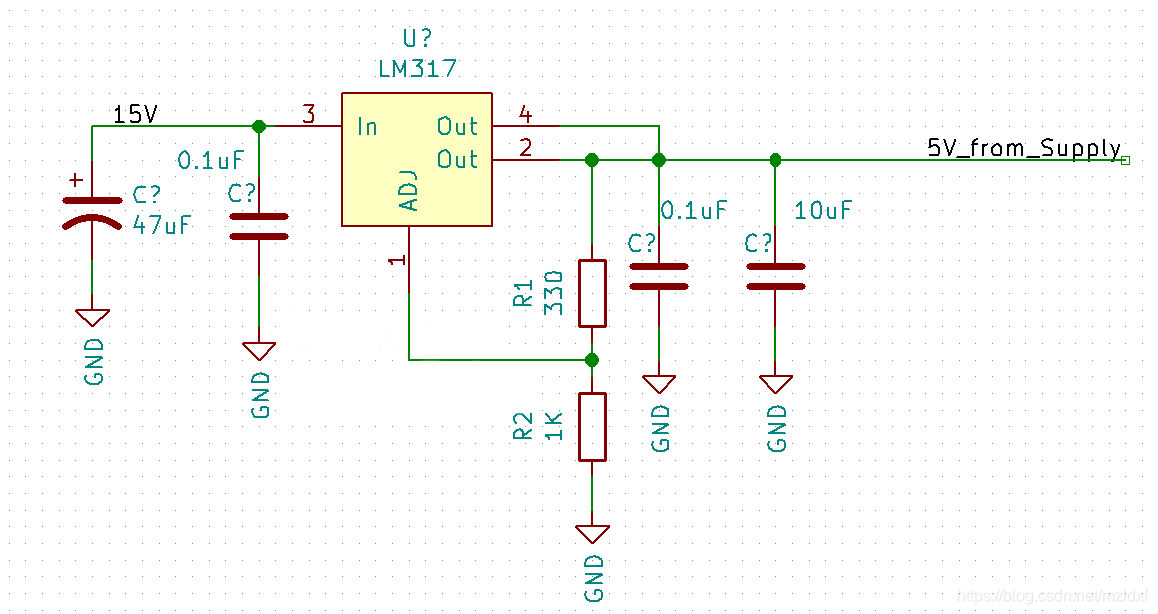

圖2展示了LM317的電路圖：
圖2：LM317電路圖
配置電阻R1和R2就可以得到不同的輸出電壓，公式如下：
V o u t = 1.25 × ( 1 + R 2 / R 1 ) Vout =1.25\times (1+R2/R1)Vout=1.25×(1+R2/R1) [1]
按照?qǐng)D2中電阻數值可計算出Vout=5.04V。由于電阻數值常用的是E24系列，所以本文圖1給出了電阻選擇表，找到需要配置的電壓，由此可以獲得電阻數值。
