一、電源模塊是什么？

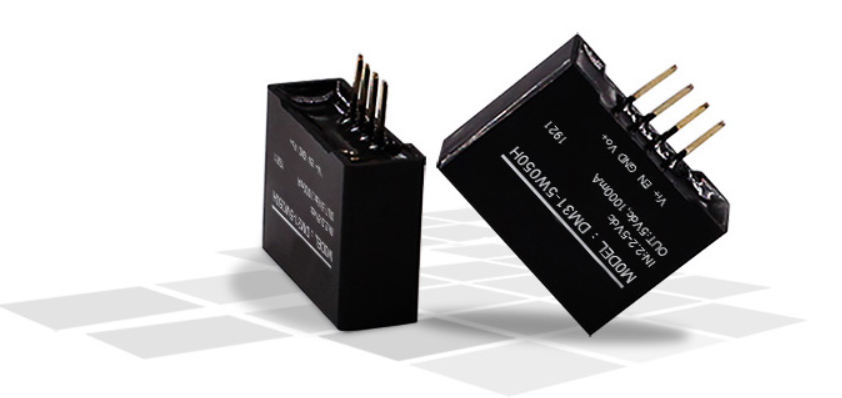

電源模塊是可以直接安裝在印刷電路板上的電源供應器，有降壓和升壓兩種，專用集成電路( ASIC )、數字信號處理器( DSP )、微處理器、存儲器、現場可編程門陣列( FPGA )及其他數字或模擬負載提供供電。
二、DC/DC電源模塊
DC-DC是用開關電源的思想實現的。 DC-DC有降壓和升壓兩種，這里叫降壓。 例如，在DC-DC中輸入10V。 DC-DC內部有振蕩器和斬波器模塊。 例如，一個時間段允許10V通過，另一個時間段不允許10V通過(等于0v )。
另一方面，如果輸出端有電容器，電容器足夠大，其結果是對中間的脈沖波形進行微積分，輸出5V的直流波形。 該降壓的過程相對于恒壓模塊，更大幅度地避免了降壓模塊上的電力消耗，內部振蕩部通過控制其占空比，輸出恒定(例如，在某個DC-DC中，輸入范圍為6V到16V，輸出為5V，在該輸入范圍內，輸出為5v，誤差只有零點零幾伏。除此之外，穩定模塊的輸出與輸入電壓有一定的線性關系，輸入7V的輸出電壓和輸入14V的輸出電壓相差就比較大了。
三、采用電源模塊的優點
現在不同的供應商在市場上銷售了多種不同的電源模塊，但根據產品而輸入 電源模塊比集成解決方案更好，因為采用電源模塊可以節省開發時間，使產品更快地上市。
電源模塊還具有以下優點:
各單元可單獨嚴格測試，以確保可靠性高的產品，包括排除不符合規格的產品的通電測試。 相比之下，集成的解決方案很難測試，因為整個電源系統都與電路上的其他功能系統密切配合。
不同的供應商可以根據現有的技術標準設計相同大小的模塊，為設計電源供應器的工程師提供各種選擇。
各模塊的設計和測試按照標準性能的規定進行，因此通過采用新技術可以降低受到的風險。
如果采用集成解決方案，電源供給系統出現問題時，需要更換整個主板。 如果采用模塊化設計，只要更換有問題的模塊即可，從而節約成本和開發時間。
四、電源模塊的特點
小體積高可靠性
輸出穩定化，精度±3%；
高性能價格比
內置多個輸入輸出電壓
輸入濾波器，低電磁兼容特性
鋁合金外殼磨砂氧化，六面屏蔽。
典型的應用:工業儀表、數字電路、電子通信設備、衛星導航、遙感遙測、地面通信科研設備等領域。
五、電源模塊的應用場景
醫療：醫療設備，主要有護胎儀，監護儀等等
工控： 工業控制領域
軍工：軍工業是應用很廣泛的一個方面。
電力：主要有集成器和電表以及智能電表
六、DC/DC電源模塊的幾大指標
1、功率 P=UI,是輸出電壓和輸出電流的乘積。輸入電壓分交流輸入和直流輸入2種。輸出電壓一般是直流輸出，但也有交流輸出的。
2、工作溫度隔離電壓：隔離就是將輸出與輸入進行電路上的分離。有以下幾個作用：一，電流變換;二，為了防止輸入輸出相互干擾;三，輸入輸出電路的信號特性相差太大，比如用弱信號控制強電的設備封裝尺寸有插針，貼片的，和螺旋。輸出有單路輸出，雙路輸出及多路輸出。
