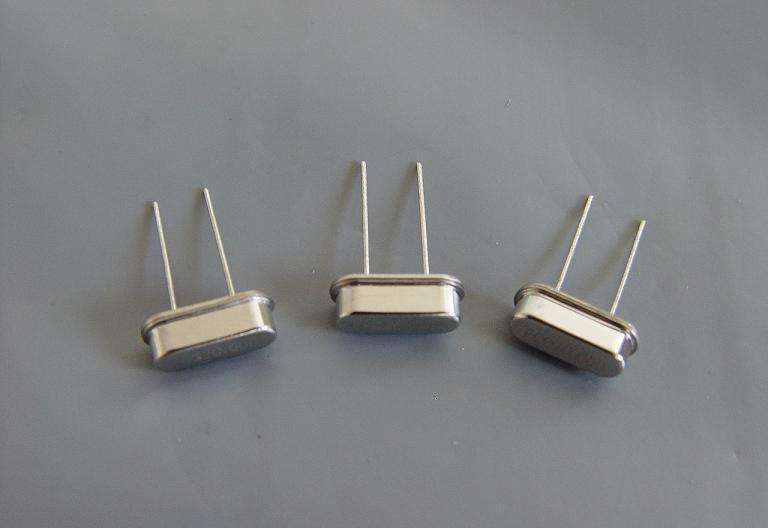

1.晶振的識別

晶振在電子設備中和智能控制系統中，應用是非常廣泛的。 每個單片機系統里都有晶振，全程是叫晶體震蕩器，在單片機系統里晶振的作用非常大，他結合單片機內部的電路，產生單片機所必須的時鐘頻率，單片機的一切指令的執行都是建立在這個基礎上的，晶振的提供的時鐘頻率越高，那單片機的運行速度也就越快。 晶振用一種能把電能和機械能相互轉化的晶體在共振的狀態下工作，以提供穩定，精確的單頻振蕩。在通常工作條件下，普通的晶振頻率絕對精度可達百萬分之五十。高級的精度更高。有些晶振還可以由外加電壓在一定范圍內調整頻率，稱為壓控振蕩器(VCO)。晶振的電路符號為()，標識符號為X，或Y，Z。單位為赫茲(HZ)。晶振通常與鎖相環電路配合使用，以提供系統所需的時鐘頻率。如果不同子系統需要不同頻率的時鐘信號，可以用與同一個晶振相連的不同鎖相環來提供。微控制器的時鐘源可以分為兩類：基于機械諧振器件的時鐘源，如晶振、陶瓷諧振槽路;RC(電阻、電容)振蕩器。一種是皮爾斯振蕩器配置，適用于晶振和陶瓷諧振槽路。另一種為簡單的分立RC振蕩器。晶振的類型有SMD和DIP型，即貼片和插腳型。

2.晶振的作用

晶振的作用是為系統提供基本的時鐘信號。通常一個系統共用一個晶振，便于各部分保持同步。有些通訊系統的基頻和射頻使用不同的晶振，而通過電子調整頻率的方法保持同步。

3.晶振的檢測

晶振的檢測有兩種方法比較簡單，第一種是電阻檢測法，用指針萬用表的功能擋調至RX10K擋測量晶振的兩腳之間的電阻值，這此測得的應為無窮大。若實測電阻值不為無窮大甚至出現電阻為零的情況，則說明晶振內部存在漏電或短路性故障。還有一種方法是在路測壓法，以車間的熱量表的模塊為例，說一下這種方法。首先將模塊的電源接上3.6v的電池，讓其工作，暫時不用按下按鍵，用數字萬用表將功能擋調直流電壓擋20V，黑表筆接負端，紅表筆分別接晶振的兩只引腳，正常情況下，一只腳為0V，一只腳為3.6V(供電電壓)左右。然后按一下模塊上的按鍵，再用紅表筆測晶振的兩只引腳，正常情況下，兩只引腳的電壓均為1.8V(供電電壓的一半)左右。若測得數值與正常值相差很大，則晶振工作不正常。

晶體二極管的識別與檢測

1.二極管的識別

幾乎所有的電子電路中都要用到晶體二極管，它在許多電路中起著重要的作用，是誕生最早的半導體器件之一，其應用也非常廣泛。二極管是晶體二極管的簡稱，也叫半導體二極管，用半導體單晶材料(主要是鍺和硅)制成，是半導體器件中最基本的一種器件，是一種具有單方向?qū)щ娞匦缘臒o源半導體器件，二極管有兩個電極，分別為陽極和陰極，陽極為正，陰極為負。二極管在電路中的符號為()，在電路中一般用字母D來表示。

2.二極管的作用

二極管的作用有整流，檢波，穩壓，開關，限幅，等等。通常這些作用都有相應的管子制造出來。比如起整流作用的二極管有整流二極管，起檢波作用的二極管有檢波二極管。

3.二極管的檢測

將萬用表打到蜂鳴二極管檔，紅表筆接二極管的正極，黑筆接二極管的負極，此時測量的是二極管的正向?qū)ㄗ柚?，也就是二極管的正向壓降值。不同的二極管根據它內部材料不同所測得的正向壓降值也不同。

正向壓降值讀數在300--800為正常，若顯示為0說明二極管短路或擊穿，若顯示為1說明二極管開路。將表筆調換再測，讀數應為1即無窮大，若不是1說明二極管損壞.正向壓降值在200左右時，為穩壓二極管;快恢復二極管的兩讀數都在200左右正常。測穩壓二極管我們通常所用到的穩壓管的穩壓值一般都大于1.5V，而指針表的R×1k以下的電阻檔是用表內的1.5V電池供電的，這樣，用R×1k以下的電阻檔測量穩壓管就如同測二極管一樣，具有完全的單向?qū)щ娦浴５羔槺淼腞×10k檔是用9V或15V電池供電的，在用R×10k,測穩壓值小于9V或15V的穩壓管時，反向阻值就不會是∞，而是有一定阻值，但這個阻值還是要大大高于穩壓管的正向阻值的。如此，我們就可以初步估測出穩壓管的好壞。

檢測注意事項

用數字式萬用表支測二極管時，紅表筆接二極管的正極黑表筆接二極管的負極，此時測試得阻值才是二極管的正向?qū)ㄗ柚?，這與指針式萬用表的表筆接法剛好相反。
