很多人電子工程師對8050三極管管腳應該很熟悉，但是對于其他一些采購，市場人員來說，正確識別管腳卻是不小的煩惱。今天專門整理一篇識別8050管腳的文章。
npn三極管判別方法

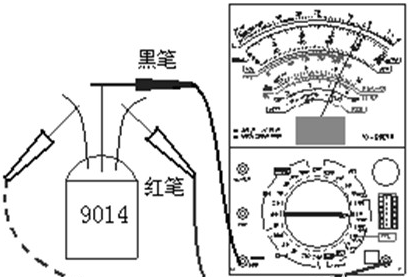

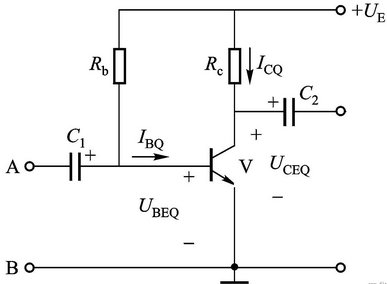

1、先找基極
萬用表置R&TImes;1k檔，然后假設某一電極是基極，并用黑表筆接此極，用紅表筆分別接另外兩個電極，若兩次測得電阻均很?。ㄇ易柚到咏瑒t原假設正確，黑表筆接的是真正的基極。
2、區別集電極和發射極
將萬用表置R&TImes;1k檔，第一次先假設剩下的兩個電極中某個電極為集電極，用黑表筆接假設的集電極，紅表筆接另一個電極，然后用濕潤的手指捏住基極與假設的集電極，注意觀察表針擺動幅度的大小。
第二次在假設另一個電極為集電極，重復上述測試，比較兩次測試中表針擺動幅度，以擺動幅度大的那次假設正確。則黑表筆接的就是集電極。剩下的為發射極。
兩種典型封裝8050三極管管腳圖
一般的NPN的管腳都是通用的：
sot-23封裝的管腳排列圖：
To-92封裝的管腳排列圖
以上就是為大家整理的關于如何看懂8050三極管管腳的內容，作為經常使用的電子元器件，學習一些基礎知識，希望能幫助到大家。
